Ausführung von Schriften in technischen Zeichnungen

Die Beschriftung von technischen Zeichnungen müssen einheitlich, gut lesbar und mit Mikroverfilmung oder anderen fotografischen Reproduktionsverfahren vervielfältigt werden können. Daher ist die Ausführung von Schriften in technischen Zeichnugen ind der DIN EN ISO 3098-0 nach folgenden Regeln beschrieben:

• Die Zeichen sollen sich klar von einander abheben, um Verwechslungen auszuschließen.
• Für Kleinbuchstaben und Großbuchstaben müssen die gleichen Linienbreiten verwendet werden.
• Der Abstand zwischen zwei Linien und der Abstand zwischen zwei Buchstaben soll mindestens das doppelte der verwendeten Linienbreite sein.

Die Nenngröße von Normschriftzeichen ist die Höhe h von Großbuchstaben.
Als Stufung der Nenngröße h ist der Faktor vorgesehen:
h = 1.8 , 2.5 , 3.5 , 5 , 7 , 10 , 14 , 20 mm

Das Verhältnis von Lininenbreite d und Schrifthöhe h soll sein:
Schriftform B: Linienbreite/Schrifthöhe = d/h = 1/10 (bevorzugt verwenden)
Schriftform A: Linienbreite/Schrifthöhe = d/h = 1/14 (bei eingeschränkten Platverhältnissen zu verwenden)


Es darf in technischen Zeichnungen unter einem Winkel von 15° nach rechts geneigt, kursiv oder vertikal geschrieben werden.

Wichtige Maße bei Schriften in technischen Zeichnungen

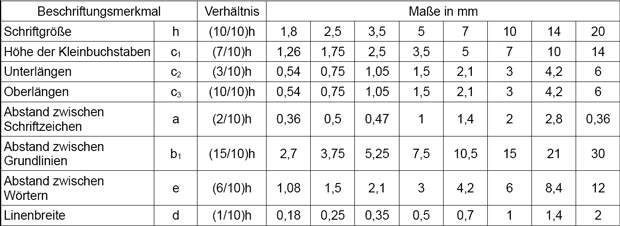

Tabelle : Schriftform B (d/h=1/10)

Um eine geeignete Schriftgröße im Verhältnis zum Zeichnungsformat im Sinne einer guten Lesbarkeit der technischen Informationen auszuwählen wurde eine Minnimalkonvention vereinbart.
