Projektionsmethoden in Technischen Zeichnungen

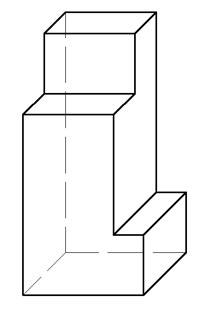

ProjektionsmethodenUm 3D-Objekte in 2D-Zeichnungen eindeutig beschreiben zu können muß man häufig verschiedene Ansichten des Werkstückes zeichnen.

Um die Übersichtlichkeit für den Leser zu verbessern und um eindeutig festzulegen wie die verschiedenen Ansichten zueinander liegen bedient man sich drei Projektionsmethoden um ein Werkstück eindeutig zu beschreiben.

Als Vorderansicht ist die Fertigungslage des Werkstückes wie z.B. die waagerechte Lage bei Wellen und Achsen zu bevorzugen und bei Gesammt- oder Gruppenzeichnungen ist als Vorderansicht die Gebrauchs- oder Einbaulage zu wählen.

A - Vorderansicht
B - Draufsicht
C - Seitenansicht-LINKS
D - Seitenansicht-RECHTS
E - Unteransicht
F - Rückansicht

Es ist bei allen Projektionsarten nur nötig die Ansichten zu zeichnen welche zur vollständigen Beschreibung eines Werkstückes benötigt werden.

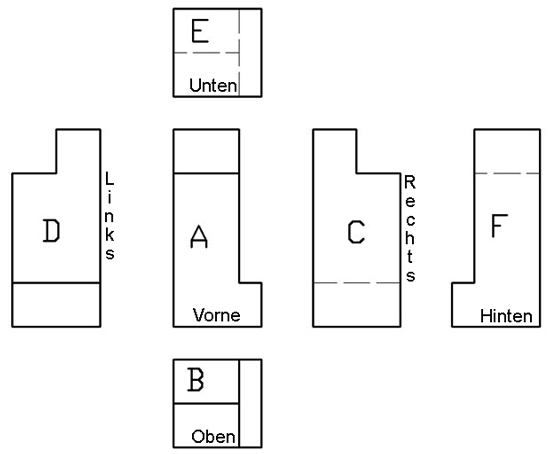

Projektionsmethode 1 - Europäische Projektion



Prkektionsmethode1
Die Vorderansicht ist in der Mitte plaziert. Würde man das Werkstück entsprechend mit der Vorderansicht nach oben auf diese Position legen erhält man alle anderen Ansichten in dem man das Werkstück von hier aus jeweils um 90° umklappt. Um auch die Rückansicht darzustellen klappt man das Werkstück zweimal um 90° nach rechts.
SymbolProjektionsmethode1
Die Projektionsmethode 1 ist in Europa üblich und wird mit diesem Symbol in der technischen Zeichnung gekennzeichnet.

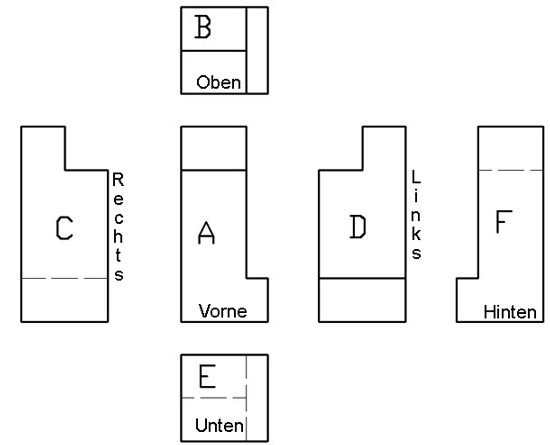

Projektionsmethode 3 - Amerikanische Projektion



Projektionsmethode3
Bei dieser Methode klappt man das Werkstück ausgehend von der liegenden Postion der Vorderansicht um 90° um und schiebt die so erhaltene neue Ansicht "entgegen der Klapprichtung". So klappt man z.B. das Werkstück von der Vorderansicht um 90° nach unten um die Draufsicht zu erhalten und positioniert die so erhaltene Ansicht oberhalb der Vorderansicht.
Die Rückansicht F kann rechts oder links von der Vorderansicht positioniert werden.Projektionsmthode3

Die Projektionsmethode 3 wird mit diesem Symbol
in der technischen Zeichnung gekennzeichnet.

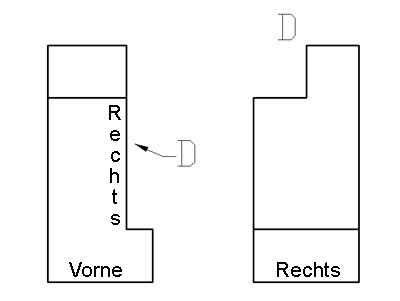

Pfeilmethode

Pfeilmethode
Bei der Pfeilmetode kennzeichnet man die Seite welche man zusätlich noch darstellen möchte mit einem Pfeil und einem Kennzeichnungsbuchstaben und positioniert die neue Ansicht dann mit dem Kennzeichnungsbuchstaben darüber beliebig zur Vorderansicht.

Die Pfeile sollen einen Winkel von 30° einschließen und etwa die 1,5-fache Länge der Maßpfeile haben.
