Linienbreiten und Strichstärken in Technischen Zeichnungen nach Din EN ISO 128-20
In Technischen Zeichnungen verwendet man zwei verschiedene Strichstärken im Verhältnis 1:2 um schmale und breite Linien darzustellen und eine dritte Strichstärke um Maße, grafische Symbole und Schriften darzustellen.

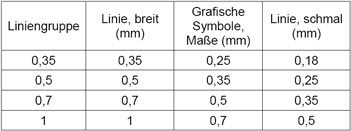

Man hat insgesammt vier verschiedene Liniengruppen zusammengestellt.
Die Strichstärken folgen mit dem Faktor
aufeinander: 0,18 - 0,25 - 0,35 -
0,5 - 0,7 - 1,0 [mm]
Für Zeichnungsformate A4,A3 und A2 ist die Liniengruppe 0,5 zu bevorzugen.
Für Zeinungsformate A1 und A0 ist die Liniengruppe 0,7 vorzuziehen.
