Eine Aufgabe aus dem Fachgebiet der Technischen Mechanik, wie
sie von
Maschinenbaustudenten im Grundstusium eines Maschinenbaustudiums
berechnet werden muß.
In der Aufgabe sind zwei Flaschenzüge miteinander parallel
gekoppelt. Berechnet werden soll die Zugkraft welche aufzuwenden ist
wenn die Flaschenzüge symmetrisch mit der Gewichtskraft FG
belastet werden. Um die Aufgabe zu lösen muß man
sich vergegenwärtigen das imj Seil in jedem Punkt die
Seilkraft (reine Zugkraft)Fs wirkt. Es reicht unter der Vorbedingung
der symmetrischen Belastung aus einen Zugblock der zwei

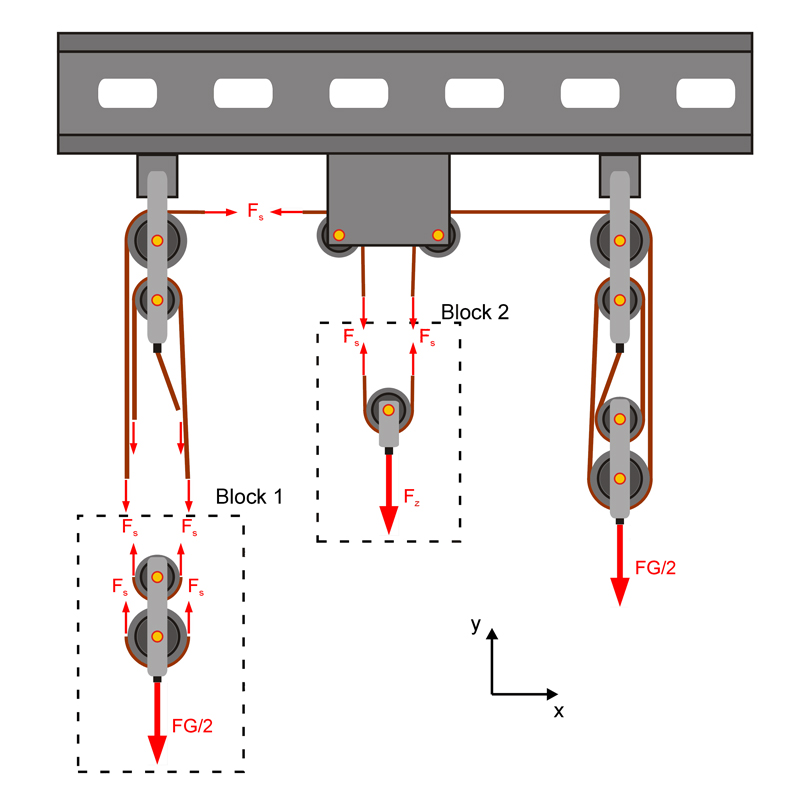

Flaschenzüge und die Zugrolle freizuschneiden. Der Freischnitt
ist in der präsentierten Skizze angegeben.Die Lösung
läßt sich jetzt schnell durch die
Gleichgewichtsbedingungen berechnen.
